STABALUX H

Het idee van helderheid

Direct inschroeven bij hout-glasgevels

Natürlich schön, atmosphärisch warm bei gesundem Raumklima, dabei wirtschaftlich und vielseitig.

Charakteristisch für das System Stabalux H ist die ästhetische Verbindung der beiden Materialien Holz und Aluminium als sinnvolle Kombination. Innen die atmosphärische Wärme von Holz, außen die Beständigkeit von Aluminium. Holz-Oberleisten ermöglichen zudem das Erscheinungsbild ganzheitlicher Holzstrukturen.

Gekennzeichnet durch die eingefräste Mittelnut und die Direktverschraubung, bietet das System Stabalux H ein komplett abgestimmtes Programm für Glasfassaden und Dächer in drei Systembreiten. Zugelassene Systemverbinder für Pfosten-Riegelverbindungen und geprüfte Glasauflager erlauben eine wirtschaftliche und schnelle Verarbeitung.

Die einfache Integration eines Dämmblockes erzielt höchsten Wärmeschutz und Energieeffizienz und ermöglicht den Nachweis als passivhausgeeignete Komponente in der Pfosten-Riegel-Fassade.

Durch Prüfungen und Systempass bescheinigte Leistungsmerkmale sind Garant für dauerhafte Funktionalität und Basis für die CE-Kennzeichnung. Innendichtungen, wahlweise mit ein-, zwei oder drei Entwässerungsebenen, werden direkt in die Mittelnut eingedrückt und damit exakt geführt. Ob stumpf oder überlappend gestoßen werden gleiche Spitzenwerte erzielt.

Montage Stabalux H

Constructiedetails

Dwarsdoorsneden systeem
Systemschnitte Stabalux H

Systemschnitte

System Stabalux H

Download DWG | 1183 kb

Dakaansluiting

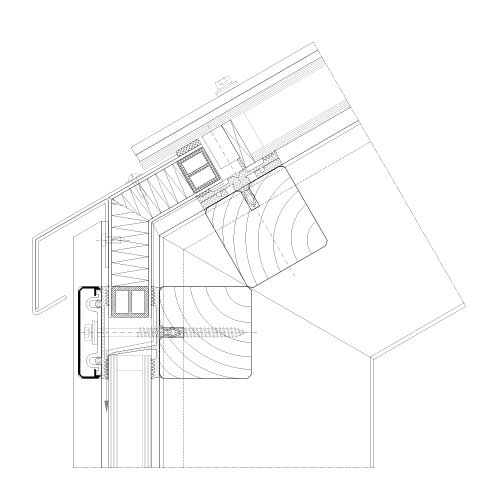

Dachanschluss mit Stufenglas

Dachanschluss

Ausführung mit Stufenglas

Download DWG | 945 kb

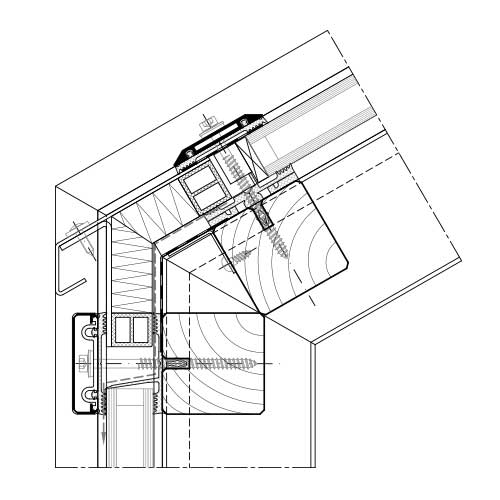

Dachanschluss mit Deckleiste

Dachanschluss

Ausführung mit durchgeführten Deckleisten

Download DWG | 963 kb

Dachanschluss mit Regenrinne

Dachanschluss

Ausführung mit Regenrinne

Download DWG | 970 kb

Aansluiting op het plafond

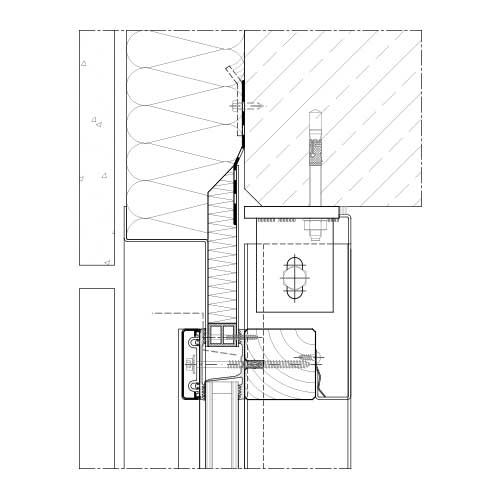

Anschluss an Decken

System Stabalux H

Download DWG | 946 kb

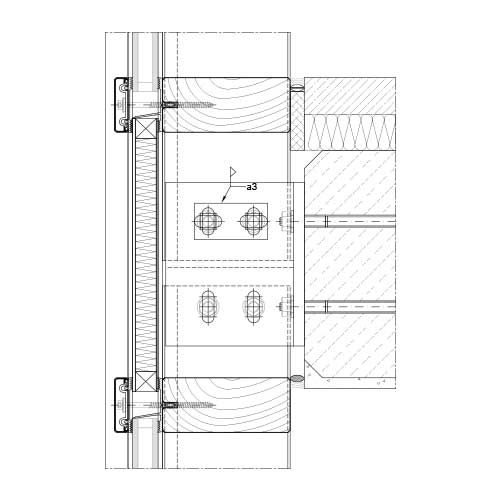

Etageplafond

Anschluss vor Geschossdecke

Pfosten geschossweise getrennt

Download DWG | 956 kb

Muuraansluiting

Firstanschluss an Wand

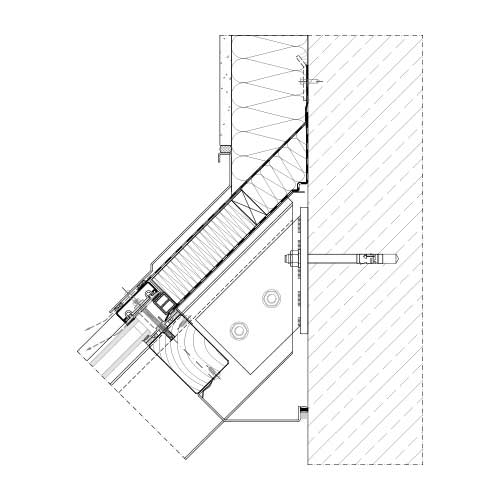

Firstanschluss an Wand

System Stabalux H

Download DWG | 886 kb

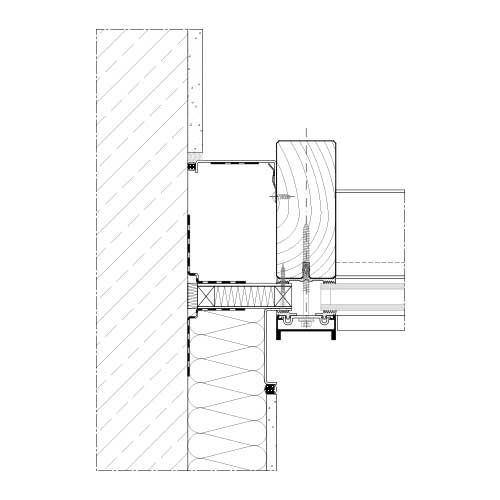

Horizontaler Wandanschluss an Wärmedämmverbundsystem

Horizontaler Wandanschluss an Wärmedämmverbundsystem

System Stabalux H

Download DWG | 784 kb

Ankerpunt

Mittelpfosten auf Bodenplatte (Riegelfahne durchlaufend)

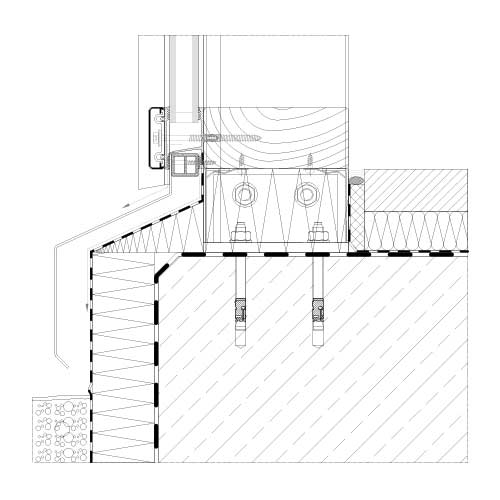

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne durchlaufend)

Download DWG | 807 kb

Mittelpfosten auf Bodenplatte (Riegelfahne ausgeklinkt)

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne ausgeklinkt)

Download DWG | 826 kb

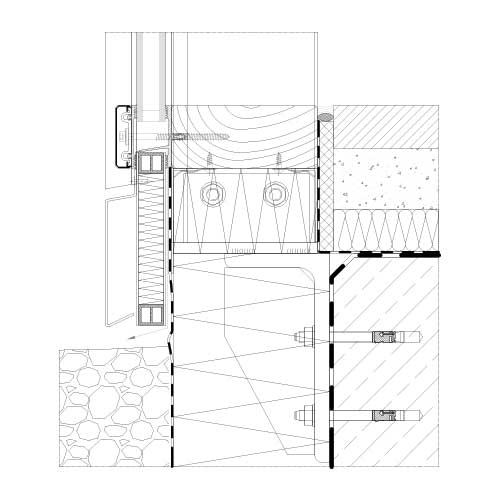

Mittelpfosten vor Bodenplatte

Fußpunkt Fassade

Befestigung Mittelpfosten vor Bodenplatte

Download DWG | 769 kb

Ramen

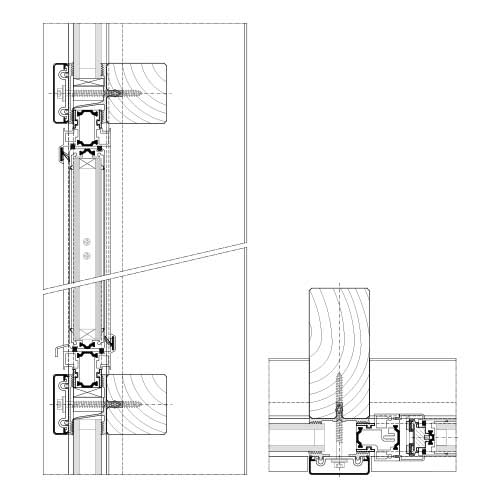

Einsatzfenster

Einsatzfenster HUECK

Serie 1.0 IF

Download DWG | 1003 kb

Einsatzfenster

Einsatzfenster HUECK

Serie 1.0

Download DWG | 1008 kb

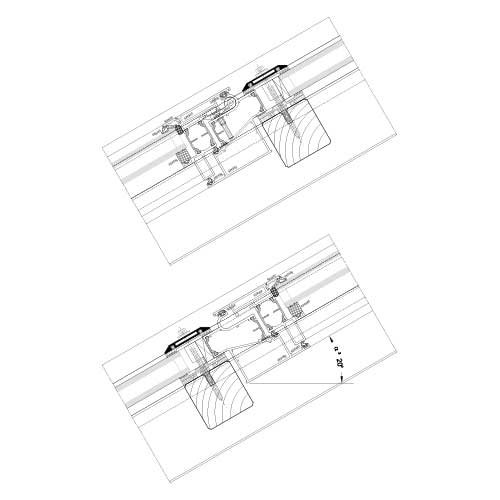

Dachflächenfenster HUECK

Serie 85E

Download DWG | 931 kb

Einsatzfenster

Einsatzfenster Hahn

Serie Lamellenfenster S9 iVt-05

Download DWG | 969 kb

Deuren

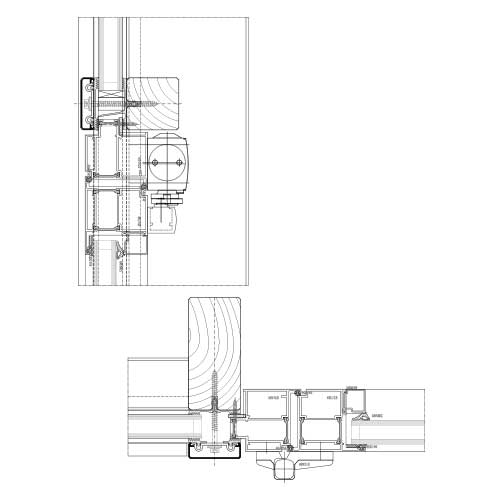

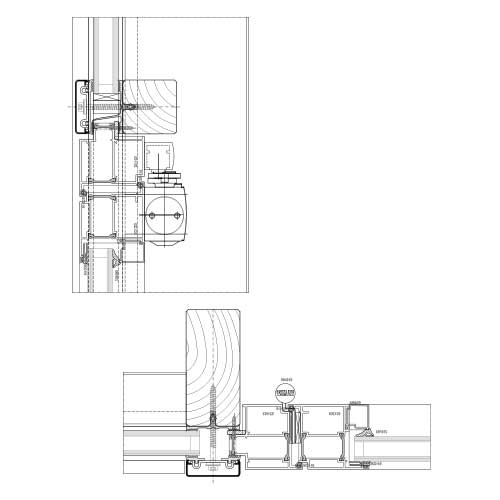

Einsatztür auswärts

Einsatztür auswärts HUECK

Serie 1.0

Download DWG | 1002 kb

Einsatztür einwärts

Einsatztür einwärts HUECK

Serie 1.0

Download DWG | 1002 kb

Specificaties

Gevel Afdichtinghoogte: 5 mmGevelhelling tot 20°;
overlappende binnenafdichting
Dak max. 2°
schuine hoek
Systeembreedten50, 60, 80 mm50, 60, 80 mm50, 60, 80 mm
Luchtdoorlaatbaarheid
EN 12152
AEAEAE
Dichtheid bij slagregen
EN 12154/ENV 13050
Statisch
Dynamisch
RE 1650 Pa
250 Pa/750 Pa
RE 1650 Pa
250 Pa/750 Pa
RE 1350 Pa*
Weerstandsvermogen
bij windbelasting EN 13116
Toelaatbare belasting
Verhoogde belasting
2,0 kN/m²
3,0 kN/m²
2,0 kN/m²
3,0 kN/m²
2,0 kN/m²
3,0 kN/m²
Stootvastheid EN 14019E5 / I5E5 / I5Gewicht 50 kg
Valhoogte 2,40 m
Glasgewicht≤ 670 kg≤ 670 kg≤ 670 kg
Inbraakwerendheid DIN EN 1627RC2RC2

*) Normoverstijgend werd de test uitgevoerd met een watervolume van 3,4l/(m²min)

Brandwerendheid

Gevel Afdichtinghoogte: 5 mm
Systeembreedten60 mm
Goedkeuring
brandveiligheid
G30 / gevel
F30 / gevel
Goedkeuring toelating Z-19.14-1283
Goedkeuring toelating Z-19.14-1280

Passiefhuiscertificaten

Passivhaus Institut Dr. Feist
Afmetingen raamwerk 1,20 x 2,50 mUcw – waarde W/(m²K)Afstandhouder/glasdrager
Systeembreedte 50Ucw = 0,79 W/(m²K)
Ucw = 0,78 W/(m²K)
Swisspacer V/glasdrager ALU
Swisspacer V/glasdrager GFK (glasfiber kunststof)
Systeembreedte 60Ucw = 0,79 W/(m²K)
Ucw = 0,78 W/(m²K)
Swisspacer V/glasdrager ALU
Swisspacer V/glasdrager GFK (glasfiber kunststof)
