STABALUX H

Die Idee von Klarheit

Bois

Structure de profils sur demande et en fonction du bâtiment

Le responsable de projet élabore à son idée la structure en bois, depuis les chevrons en bois brut jusqu’aux éléments travaillés. Le caractère chaleureux du bois et les performances élevées des systèmes STABALUX sur le plan de l’isolation thermique permettent d’élargir l’espace de vie et de travail jusqu’aux surfaces vitrées. Cela réduit les problèmes de rayonnements froids.

Le principe de construction

La construction intérieure en bois et la structure porteuse extérieure en aluminium sont séparés sur le plan thermique par le système de calfeutrage éprouvé STABALUX. Le vitrage est vissé en certains points entre les deux épaisseurs de calfeutrage au moyen de baguettes d’attache. Les systèmes STABALUX obtiennent des coefficients de transmission de chaleur de 0.78 W/m²k et des tests ont montré qu’ils résistent aux sollicitations les plus élevées selon la norme DIN 18055.

Dès maintenant le système Stabalux H est aussi disponible dans la largeur 80 mm.

Le nouveau système en largeur 80 offre, ainsi que les systèmes en 50 et 60 mm, des valeurs optimales pour la conformité européenne, qui font preuve depuis des années sur le marché.

Le système Stabalux H en 80 mm accomplit avec des valeurs Uf jusqu’à 0,7 W/m²K les exigences les plus élevées de l’isolation thermique.

Détails de construction

Sections transversales du système
Sections transversales du système

Sections transversales du système

Système Stabalux H

Download DWG | 1183 kb

Liaison sur verrière

Liaison sur verrière

Liaison sur verrière

Réalisation avec vitrage à verres décalés

Download DWG | 945 kb

Liaison sur verrière

Liaison sur verrière

Exécution avec serreurs modifiés

Download DWG | 963 kb

Liaison sur verrièrev

Liaison sur verrière

Exécution avec chéneau

Download DWG | 970 kb

Liaison au plafond
Liaison au plafond

Raccordement au plafond

Système Stabalux H

Download DWG | 946 kb

Plafond intermédiaire
Plafond intermédiaire

Liaison au nez de la dalle de plafond

Montant interrompu au passage de la dalle

Download DWG | 956 kb

Liaison au mur

Liaison au plafond

Liaison faîtière à un mur

Système Stabalux H

Download DWG | 886 kb

Liaison au mur

Liaison horizontale au mur à un système composite d’isolation thermique extérieure (ETICS)

Système Stabalux H

Download DWG | 784 kb

Pied de façade

Pied de façade

Pied de façade

Fixation d’un montant central sur la dalle basse

Download DWG | 807 kb

Pied de façade

Pied de façade

Fixation d’un montant central sur la dalle basse

Download DWG | 826 kb

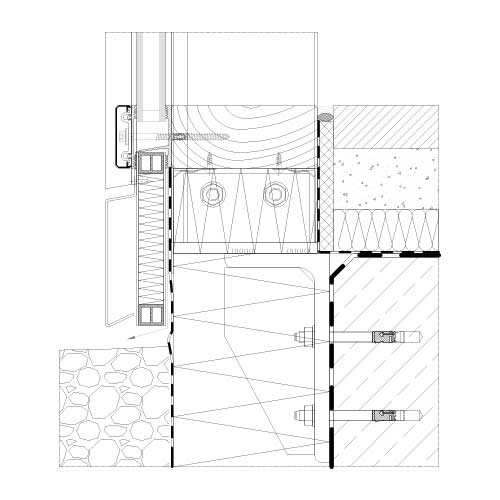

Pied de façade

Pied de façade

Fixation d’un montant central devant dalle base

Download DWG | 769 kb

Fenêtres

Fenêtre intégrée

Fenêtre intégrée HUECK

Série 1.0 IF

Download DWG | 1003 kb

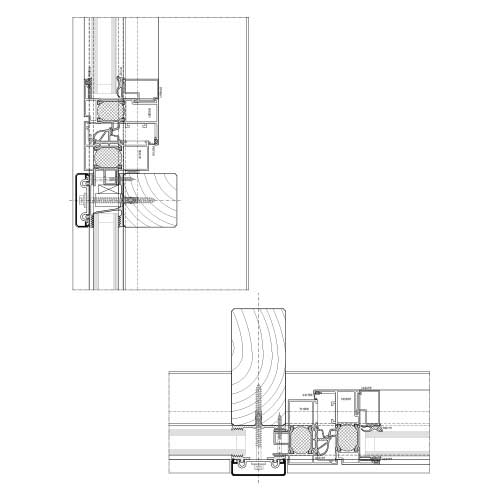

Fenêtre intégrée

Fenêtre intégrée HUECK

Série 1.0

Download DWG | 1008 kb

Fenêtre plate de toit

Fenêtre plate de toit HUECK

Série 85E

Download DWG | 931 kb

Fenêtre intégrée

Fenêtre intégrée Hahn

Série Fenêtre à lames S9 iVt-05

Download DWG | 969 kb

Portes

Porte intégrée

Porte intégrée, poussant vers l’extérieur HUECK

Série 1.0

Download DWG | 1002 kb

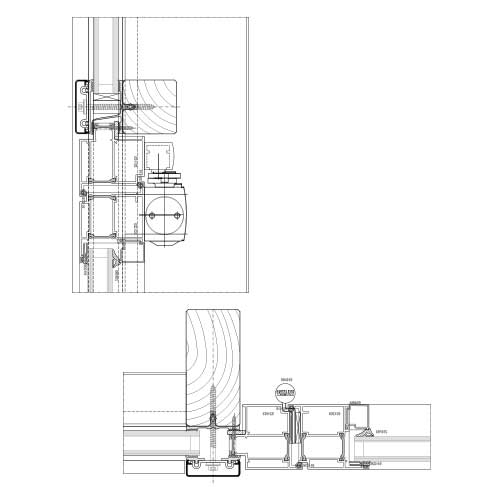

Porte intégrée

Porte intégrée, poussant vers l’intérieur HUECK

Série 1.0

Download DWG | 1002 kb

Caractéristiques

Façade Joint de 5 mm de haut.Façade avec inclinaison
allant jusqu’à 20°, chevauchement
des joints intérieurs
Toit avec inclinaison allant jusqu’à 2°
Largeurs du système50, 60, 80 mm50, 60, 80 mm50, 60, 80 mm
Perméabilité à l’air EN 12152AEAEAE
Étanchéité aux pluies battantes EN 12154/ENV 13050Statique
Dynamique
RE 1650 Pa
250 Pa/750 Pa
RE 1650 Pa
250 Pa/750 Pa
RE 1350 Pa*
Capacité de résistance
à la pression du vent EN 13116
Charge admissible
Charge élevée
2,0 kN/m2
3,0 kN/m2
2,0 kN/m2
3,0 kN/m2
2,0 kN/m2
3,0 kN/m2
Résistance aux chocs EN 14019E5 / I5E5 / I5Poids 50 kg
Hauteur de chute 2,40 m
Poids de vitrage≤ 670 kg≤ 670 kg≤ 670 kg
Anti-effraction DIN EN 1627RC2RC2

*) le test a été réalisé avec une quantité d’eau de 3,4l/(m²min), dépassant le cadre de la norme

Certificat de protection incendie

Façade Joint de 5 mm de haut.
Largeurs du système60 mm
Certificat de protection incendieG30 / Façade
F30 / Façade
Avis technique Z-19.14-1283
Avis technique Z-19.14-1280

Certificat de maison passive

Passivhaus Institut Dr. Feist
Dimension du cadre 1,20 x 2,50 mValeur Ucw – W/(m²K)Espaceur/Support de vitrage
Largeur du système 50Ucw = 0,79 W/(m²K) Ucw = 0,78 W/(m²K)Swisspacer V/Support de vitrage ALU
Swisspacer V/Support de vitrage GFK
Largeur du système 60Ucw = 0,79 W/(m²K) Ucw = 0,78 W/(m²K)Swisspacer V/Support de vitrage ALU
Swisspacer V/Support de vitrage GFK
