STABALUX SR

L’idée de clarté

Stabalux SR pour façades et toitures

C’est fort de ces principes que nous avons mis au point le tube à visser STABALUX, que nous l’avons soumis à des tests poussés et avons décidé de l’intégrer à notre gamme de produits.

Les atouts de ces composants par rapport à d’autres systèmes:

  • gestion de projet simplifiée
  • pas de taraudage
  • pas de perçage préalable
  • pas de matériel de fixation supplémentaire
  • montage facilité au maximum.

Qualité garantie: Système à rupture thermique.

Profils pour grandes portées

Les profils « puissants » de STABALUX permettent de réaliser des travées de 10 m de large sans structure d’appui supplémentaire. Le résultat donne une impression de finesse et de légèreté. Il existe différents types de profils. Jusqu’à 1.237 cm4 d’inertie.

Montage Stabalux SR

Détails de construction

Sections transversales du système
Systemschnitte Stabalux SR

Systemschnitte

System Stabalux SR

Download DWG | 1122 kb

Liaison sur verrière

Glasdachanschluss Ausführung mit Stufenglas

Dachanschluss

Ausführung mit Stufenglas

Download DWG | 762 kb

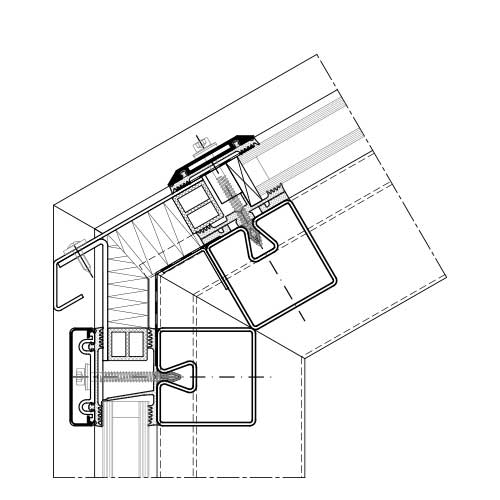

Glasdachanschluss Ausführung mit durchgeführten Deckleisten

Dachanschluss

Ausführung mit durchgeführten Deckleisten

Download DWG | 776 kb

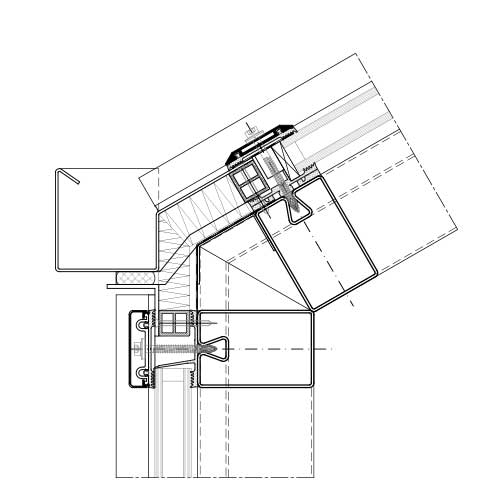

Glasdachanschluss Ausführung mit Regenrinne

Dachanschluss

Ausführung mit Regenrinne

Download DWG | 773 kb

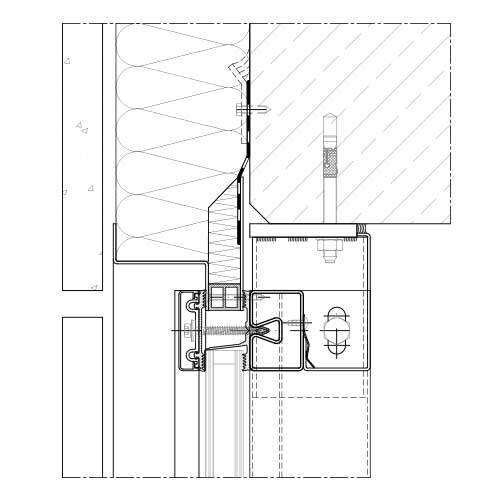

Liaison au plafond
Deckenanschluss

Anschluss an Decken

System Stabalux SR

Download DWG | 781 kb

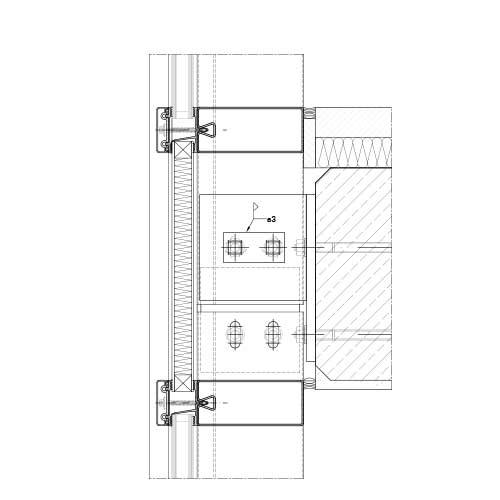

Plafond intermédiaire
Anschluss vor Geschossdecke

Anschluss vor Geschossdecke

Pfosten geschossweise getrennt

Download DWG | 905 kb

Liaison au mur

Firstanschluss

Firstanschluss an Wand

System Stabalux SR

Download DWG | 808 kb

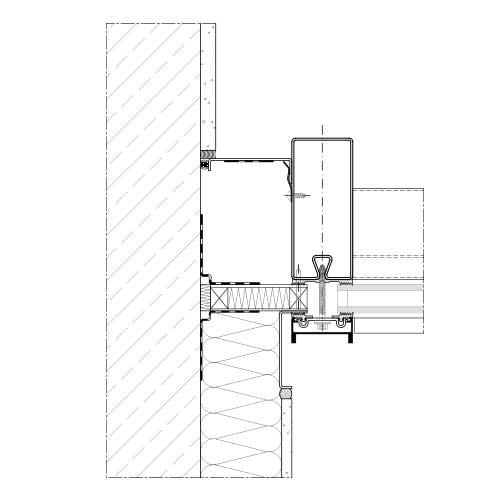

Horizontaler Wandanschluss an Wärmedämmverbundsystem

Horizontaler Wandanschluss an Wärmedämmverbundsystem

System Stabalux SR

Download DWG | 874 kb

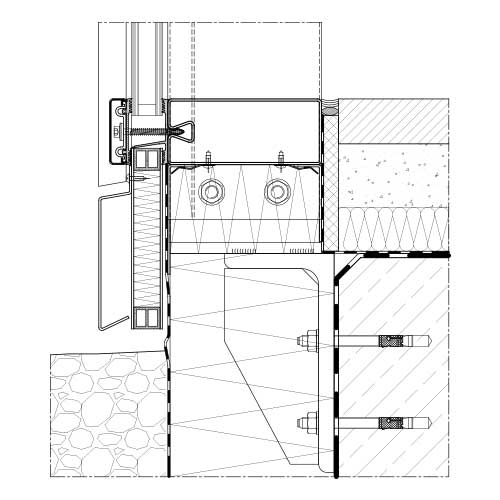

Pied de façade

Fusspunkt Mittelpfosten vor Bodenplatte

Fußpunkt Fassade

Befestigung Mittelpfosten vor Bodenplatte

Download DWG | 865 kb

Fußpunkt (Riegelfahne ausgeklinkt)

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne ausgeklinkt)

Download DWG | 950 kb

Fußpunkt (Riegelfahne durchlaufend)

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne durchlaufend)

Download DWG | 942 kb

Fenêtre

Lambda WS 075

Einsatzfenster HUECK

Serie Lambda WS 075

Download DWG | 1175 kb

Lambda WS 075 IS

Einsatzfenster HUECK

Serie Lambda WS 075 IS

Download DWG | 1133 kb

Lambda 110

Einsatz-Klappfenster HUECK

Serie Lambda 110 (auswärts)

Download DWG | 907 kb

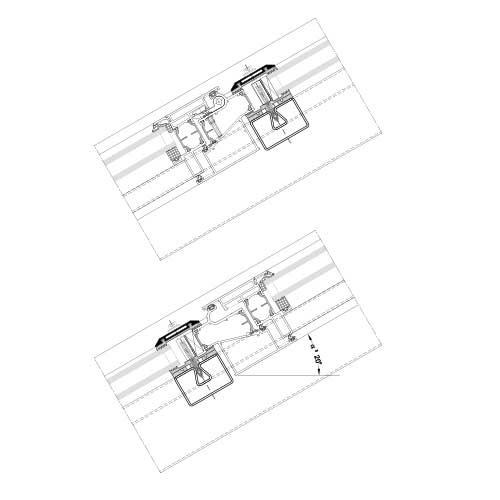

Dachflächenfenster flächenbündig

Dachflächenfenster HUECK

Serie 85E

Download DWG | 881 kb

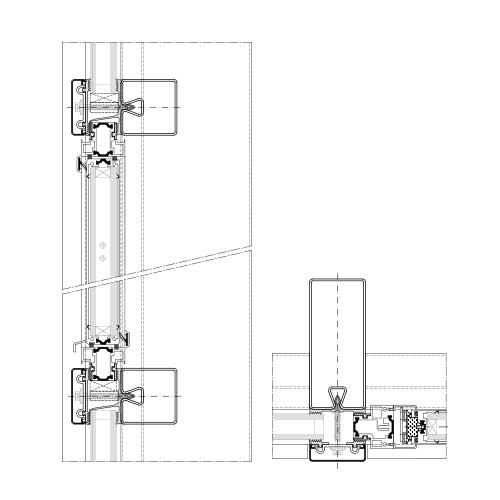

Einsatzfenster Hahn

Einsatzfenster Hahn

Serie Lamellenfenster S9 iVt-05

Download DWG | 922 kb

Portes

Lambda DS 075

Einsatztür auswärts HUECK

Serie Lambda DS 075

Download DWG | 1483 kb

Lambda DS 075

Einsatztür einwärts HUECK

Serie Lambda DS 075

Download DWG | 1329 kb

Volato M

Schiebesystem HUECK

Serie Lambda Volato M

Download DWG | 1052 kb

Caractéristiques

Façade à joint de 5 mmFaçade avec inclinaison
allant jusqu’à 20° ; joints
intérieurs en chevauchement
Toit jusqu’à 2° de pente
Largeurs du système50, 60 mm50, 60 mm50, 60 mm
Perméabilité à l’air
EN 12152
AEAEAE
Étanchéité aux pluies battantes
EN 12154/ENV 13050
statique
dynamique
RE 1650 Pa
250 Pa/750 Pa
RE 1650 Pa
250 Pa/750 Pa
RE 1350 Pa*
Résistance à la pression du vent EN 13116charge admissible
charge supérieure
2,0 kN/m²
3,0 kN/m²
2,0 kN/m²
3,0 kN/m²
2,0 kN/m²
3,0 kN/m²
Résistance aux chocs EN 14019I5/E5I5/E5Poids 50 kg
Hauteur de chute 2,40 m
Liaison par serragea.t. Z Z-14.4-444a.t. Z Z-14.4-444a.t. Z Z-14.4-444
Raccord T montant-traversea.t. Z Z-14.4-498
a.t. Z Z-14.4-742
a.t. Z Z-14.4-498
a.t. Z Z-14.4-742
a.t. Z Z-14.4-498
a.t. Z Z-14.4-742
Poids de vitrage selon construction≤ 2654 kg≤ 2654 kg≤ 2654 kg
Certificat de protection incendieG30 façade
F30 façade
G30 toit
a.t. Z Z-70.4-39
a.t. Z Z-19.14-1451
a.t. Z Z-19.14-1235
Anti-effraction DIN EN 1627RC2, RC3RC2, RC3
Anti-projectiles
DIN EN 1522/1523
jusqu’à FB6 NS
Isolation du bruit aérienjusqu’à Rw (C;Ctr) = 48 (-1;-4)dB
Coefficient de transmission thermiqueUf ≤ 0,9 W/(m²K)Uf ≤ 1,0 W/(m²K)Uf ≤ 1,0 W/(m²K)

*) l’essai a été réalisé avec 3,4 ℓ /(m² min), soit une quantité d’eau dépassant celle requise par la norme
