STABALUX AK-H

Die Idee von Klarheit

Stabalux AK-H

Structure de profils sur demande et en fonction du bâtiment

Le responsable de projet élabore à son idée la structure en bois, depuis les chevrons en bois brut jusqu’aux éléments travaillés. Le caractère chaleureux du bois et les performances élevées des systèmes STABALUX sur le plan de l’isolation thermique permettent d’élargir l’espace de vie et de travail jusqu’aux surfaces vitrées. Cela réduit les problèmes de rayonnements froids.

Le principe de construction

La construction intérieure en bois et la structure porteuse extérieure en aluminium sont séparés sur le plan thermique par le système de calfeutrage éprouvé STABALUX. Le vitrage est vissé en certains points entre les deux épaisseurs de calfeutrage au moyen de baguettes d’attache. Les systèmes STABALUX obtiennent des coefficients de transmission de chaleur de 0.78 W/m²k et des tests ont montré qu’ils résistent aux sollicitations les plus élevées selon la norme DIN 18055.

Montage Stabalux AK-H

Détails de construction

Sections transversales du système
Sections transversales du système

Sections transversales du système

Système Stabalux AK-H

Download DWG | 1003 kb

Liaison sur verrière

Liaison sur verrière

Liaison sur verrière

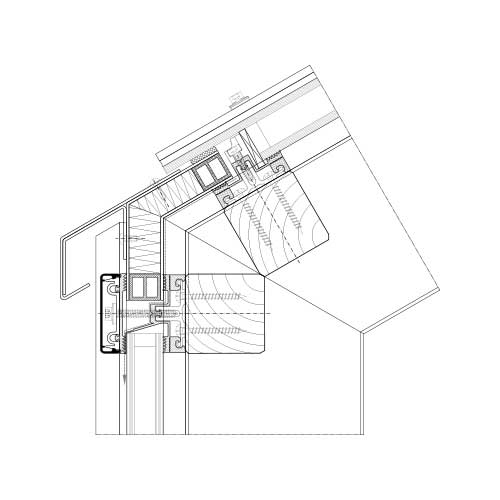

Réalisation avec vitrage à verres décalés

Download DWG | 921 kb

Liaison sur verrière

Liaison sur verrière

Exécution avec serreurs modifiés

Download DWG | 926 kb

Liaison sur verrière

Liaison sur verrière

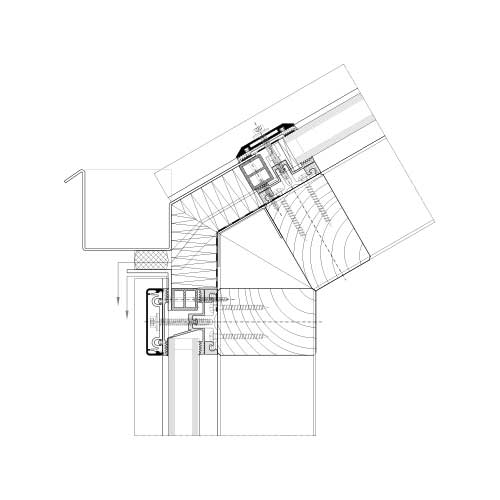

Exécution avec chéneau

Download DWG | 941 kb

Liaison au plafond

Raccordement au plafond

Système Stabalux AK-H

Download DWG | 917 kb

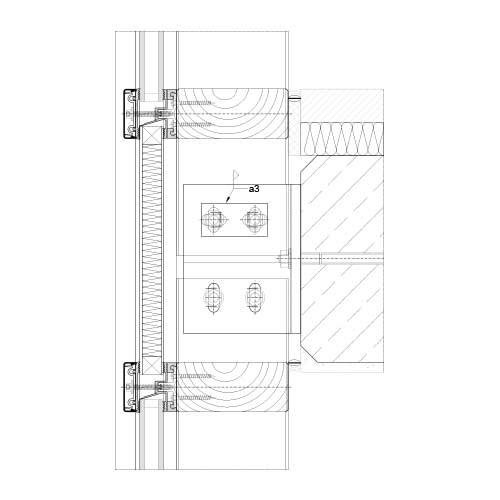

Plafond intermédiaire
Plafond intermédiaire

Liaison au nez de la dalle de plafond

Montant interrompu au passage de la dalle

Download DWG | 904 kb

Liaison au mur

Liaison au mur

Liaison faîtière à un mur

Système Stabalux AK-H

Download DWG | 842 kb

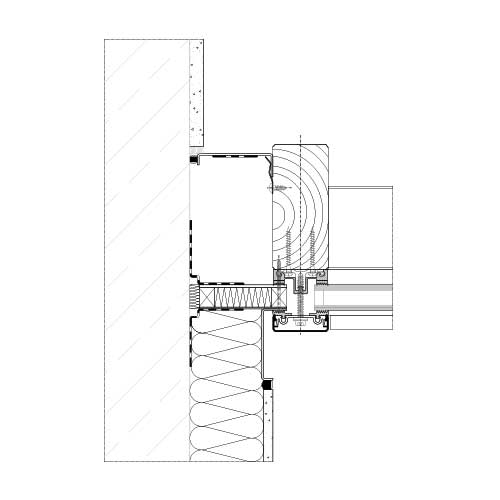

Liaison au mur

Liaison horizontale au mur à un système composite d’isolation thermique extérieure (ETICS)

Système Stabalux AK-H

Download DWG | 907 kb

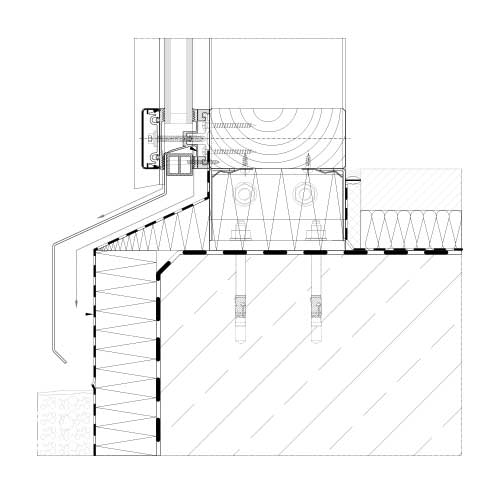

Pied de façade

Pied de façade

Pied de façade

Fixation d’un montant central sur la dalle basse

Download DWG | 952 kb

Pied de façade

Pied de façade

Fixation d’un montant central sur la dalle basse

Download DWG | 933 kb

Pied de façade

Pied de façade

Fixation d’un montant central devant dalle base

Download DWG | 913 kb

Fenêtres

Fenêtre intégrée HUECK

Série 1.0 IF

Download DWG | 958 kb

Fenêtre intégrée HUECK

Série 1.0

Download DWG | 959 kb

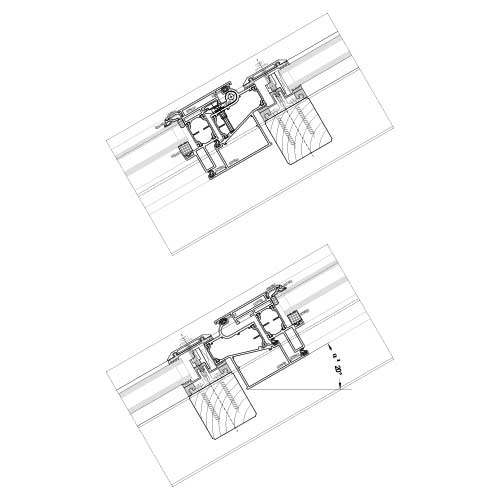

Fenêtre plate de toit

Fenêtre plate de toit HUECK

Série 85E

Download DWG | 931 kb

Fenêtre intégrée Hahn

Série Fenêtre à lames S9 iVt-05

Download DWG | 908 kb

Portes

Porte intégrée

Porte intégrée, poussant vers l’extérieur HUECK

Série 1.0

Download DWG | 955 kb

Porte intégrée

Porte intégrée, poussant vers l’intérieur HUECK

Série 1.0

Download DWG | 960 kb

Caractéristiques

Largeurs du système60, 80 mm
Perméabilité à l’air EN 12152AE
Étanchéité aux pluies battantes
EN 12154/ENV 13050
statique
dynamique
RE 1500 Pa
250 Pa/750 Pa
Capacité de résistance
à la pression du vent EN 13116
Charge admissible
Charge élevée
2,0 kN/m²
3,0 kN/m²
Résistance aux chocs EN 14019I5/E5
Liaison par serrage
abZ Z-14.4-767
Poids de vitrage selon construction≤ 1030 kg
Valeur UfUf = 0,69 W/(m²K)
Épaisseur de vitrage 44 mm, profil isolant
