STABALUX AK-H

Die Idee von Klarheit

Stabalux AK-H

Natuurlijk mooi

Karakteristiek voor Stabalux H is de esthetische synthese tussen de twee materialen hout en aluminium die samen een zinvolle combinatie vormen. In het gebouw ontstaat zo de sfeervolle warmte van hout, terwijl de buitenconstructie wordt gekenmerkt door de duurzaamheid en lichtheid van aluminium.

Technische voordelen zoals goede isolatiewaarden, verschillende afdichtingsvarianten en een breed palet aan afdekprofielen smelten samen tot een optimale eenheid met het natuurproduct hout. Zo ontstaan er nieuwe mogelijkheden voor architecten en projectontwikkelaars.

De belangrijkste kenmerken:

  • ongeëvenaard economisch
  • de beste technische kwaliteiten
  • bijzonder eenvoudige montage

Montage Stabalux AK-H

Constructiedetails

Dwarsdoorsneden systeem
Dwarsdoorsneden systeem

Dwarsdoorsneden systeem

Systeem Stabalux AK-H

Download DWG | 1003 kb

Dakaansluiting

Dakaansluiting

Dakaansluiting

Uitvoering met overlappende glaspanelen

Download DWG | 921 kb

Dakaansluiting

Dakaansluiting

Uitvoering met doorlopende afdeklijsten

Download DWG | 926 kb

Dakaansluiting

Dakaansluiting

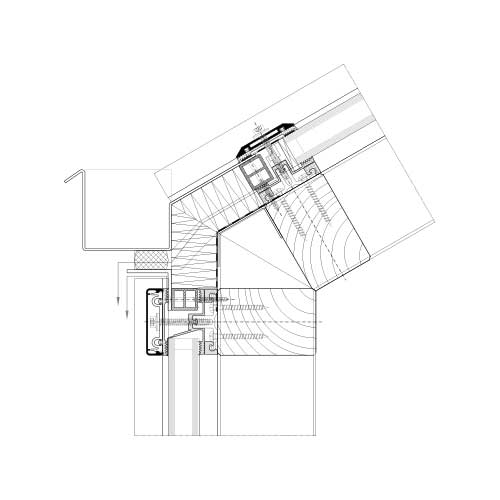

Uitvoering met dakgoot

Download DWG | 941 kb

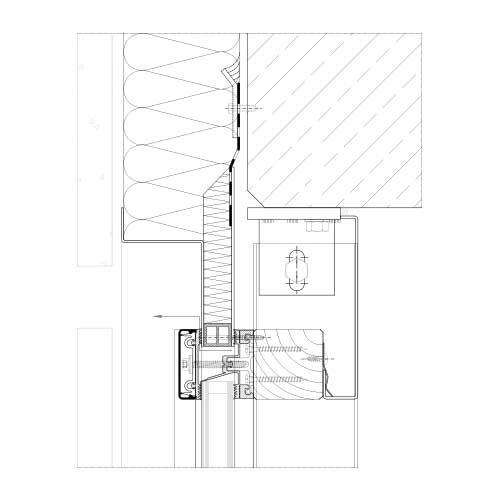

Plafondaansluiting
Plafondaansluiting

Aansluiting op het plafond

Systeem Stabalux AK-H

Download DWG | 917 kb

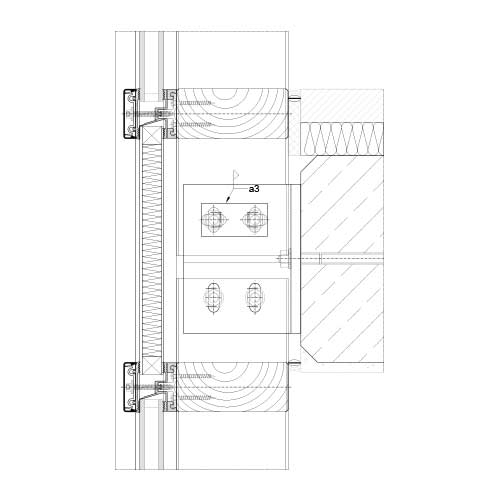

Etageplafond
Etageplafond

Aansluiting voor etageplafond

Per etage gescheiden kolommen

Download DWG | 904 kb

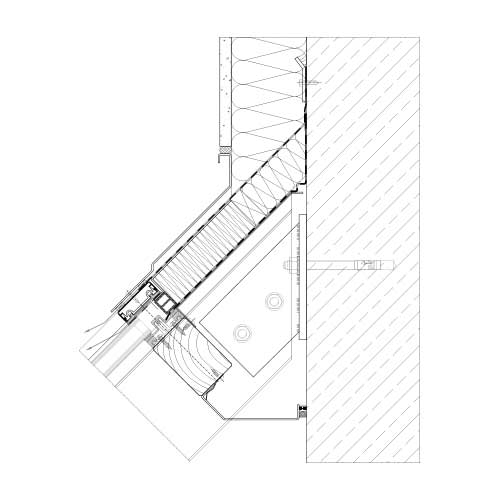

Muuraansluiting

Muuraansluiting

Nokaansluiting op de muur

Systeem Stabalux AK-H

Download DWG | 842 kb

Muuraansluiting

Horizontale muuraansluiting bij een composietsysteem voor warmte-isolatie

Systeem Stabalux AK-H

Download DWG | 907 kb

Ankerpunt

Ankerpunt van de gevel

Ankerpunt van de gevel

Bevestiging middenkolom op bodemplaat

Download DWG | 952 kb

Ankerpunt van de gevel

Ankerpunt van de gevel

Bevestiging middenkolom op bodemplaat

Download DWG | 933 kb

Ankerpunt van de gevel

Ankerpunt van de gevel

Bevestiging middenkolom voor bodemplaat

Download DWG | 913 kb

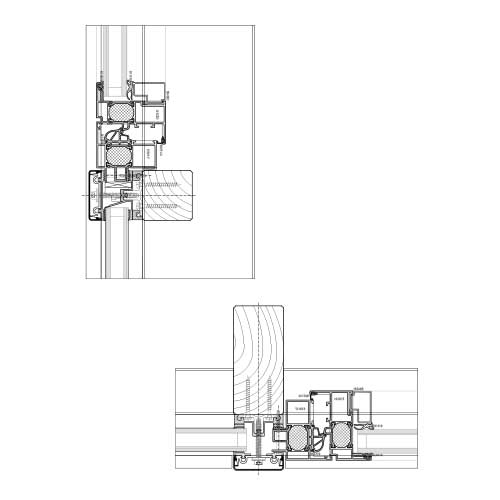

Ramen

Inzetraam

Inzetraam HUECK

Serie 1.0 IF

Download DWG | 958 kb

Inzetraam

Inzetraam HUECK

Serie 1.0

Download DWG | 959 kb

Dakvenster

Dakvenster HUECK

Serie 85E

Download DWG | 931 kb

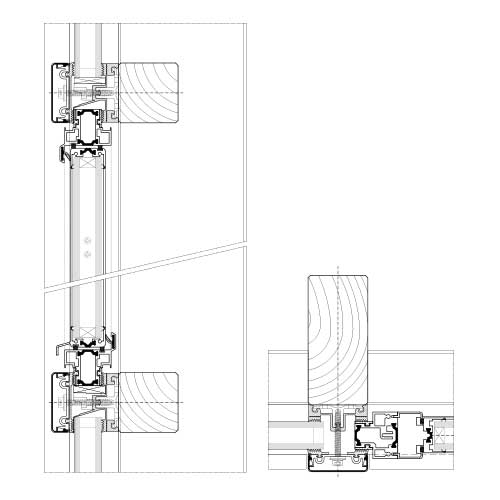

Inzetraam

Inzetraam Hahn

Serie Lamellenraam S9 iVt-05

Download DWG | 908 kb

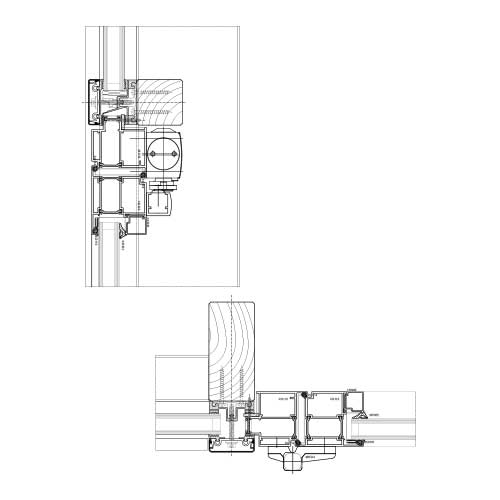

Deuren

Inzetdeur

Inzetdeur buitendraaiend HUECK

Serie 1.0

Download DWG | 955 kb

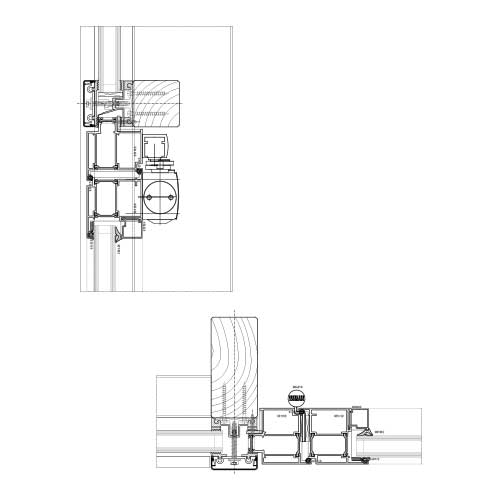

Inzetdeur

Inzetdeur binnendraaiend HUECK

Serie 1.0

Download DWG | 960 kb

Specificaties

Systeembreedten60, 80 mm
Luchtdoorlaatbaarheid
EN 12152
AE
Dichtheid bij slagregen
EN 12154/ENV 13050
Statisch
Dynamisch
RE 1500 Pa
250 Pa/750 Pa
Weerstandsvermogen
bij windbelasting EN 13116
Toelaatbare belasting
Verhoogde belasting
2,0 kN/m²
3,0 kN/m²
Stootvastheid EN 14019I5/E5
Klemverbinding
toelating Z-14.4-767
Constructiegerelateerd
glasgewicht
≤ 1030 kg
Uf – WaardeUf = 0,69 W/(m²K)
Glasdikte 44 mm, Sponningisolator
