STABALUX AK-S

Het idee van helderheid

Schroefkanaal als opbouwsysteem voor staalprofielen

Minder moeite

De verwerking van Stabalux AK verloopt probleemloos en snel: het opschroefkanaal wordt rechtstreeks op het staal geschroefd. U hoeft niets meer te lassen. Geen corrosieproblemen. Geen speciale behandeling van de verbindingspunten. Geen risico. Stabalux AK is uniek omdat het op het midden van de staalconstructie wordt geschroefd en omdat het van Stabalux T of alle andere speciale profielen een volledig raamsysteem maakt.

Eenvoudige montage

Het monteren van het opschroefkanaal kan zowel in de werkplaats als op de bouw plaatsvinden.

Montage Stabalux AK-S

Constructiedetails

Dwarsdoorsneden systeem
Systemschnitte Stabalux AK-S

Systemschnitte

System Stabalux AK-S

Download DWG | 1332 kb

Dakaansluiting

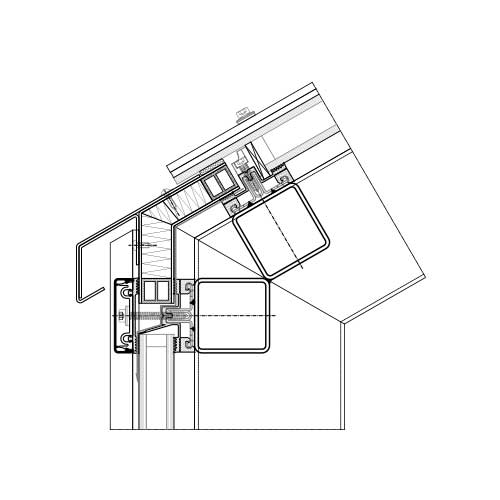

Dachanschluss Ausführung mit Stufenglas

Dachanschluss

Ausführung mit Stufenglas

Download DWG | 928 kb

Dachanschluss mit durchgeführten Deckleisten

Dachanschluss

Ausführung mit durchgeführten Deckleisten

Download DWG | 914 kb

Dachanschluss mit Regenrinne

Dachanschluss

Ausführung mit Regenrinne

Download DWG | 1158 kb

Plafondaansluiting
Deckenanschluss

Anschluss an Decken

System Stabalux AK-S

Download DWG | 901 kb

Etageplafond
Anschluss vor Geschossdecke

Anschluss vor Geschossdecke

Pfosten geschossweise getrennt

Download DWG | 918 kb

Muuraansluiting

Firstanschluss

Firstanschluss an Wand

System Stabalux AK-S

Download DWG | 908 kb

Horizontaler Wandanschluss an Wärmedämmverbundsystem

Horizontaler Wandanschluss an Wärmedämmverbundsystem

System Stabalux AK-S

Download DWG | 882 kb

Ankerpunkt

Fußpunkt Mittelpfosten vor Bodenplatte

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne durchlaufend)

Download DWG | 973 kb

Fußpunkt (Riegelfahne ausgeklinkt)

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne ausgeklinkt)

Download DWG | 911 kb

Fußpunkt (Riegelfahne durchlaufend)

Fußpunkt Fassade

Befestigung Mittelpfosten vor Bodenplatte

Download DWG | 902 kb

Ramen

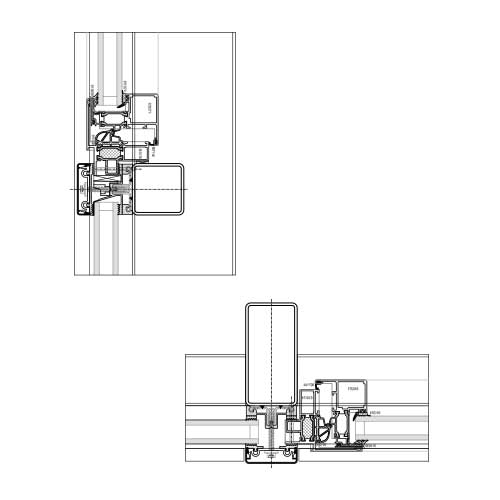

Einsatzfenster

Einsatzfenster HUECK

Serie 1.0 IF

Download DWG | 962 kb

Einsatzfenster

Einsatzfenster HUECK

Serie 1.0

Download DWG | 934 kb

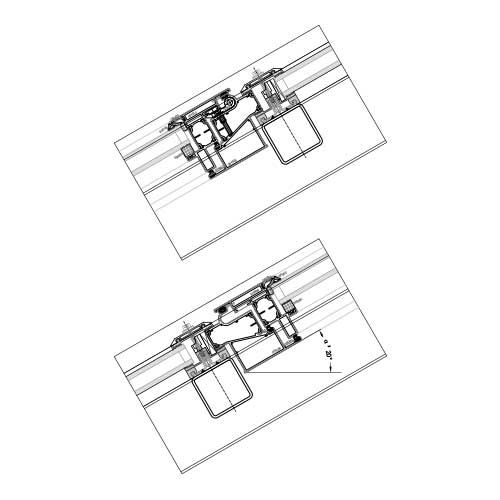

Dachflächenfenster flächenbündig

Dachflächenfenster HUECK

Serie 85E

Download DWG | 903 kb

Einsatzfenster

Einsatzfenster Hahn

Serie Lamellenfenster S9 iVt-05

Download DWG | 1103 kb

Deuren

Einsatztür einwärts

Einsatztür auswärts HUECK

Serie 1.0

Download DWG | 924 kb

Einsatztür auswärts

Einsatztür einwärts HUECK

Serie 1.0

Download DWG | 927 kb

Specificaties

Systeembreedten60, 80 mm
Luchtdoorlaatbaarheid
EN 12152
AE
Dichtheid bij slagregen
EN 12154/ENV 13050
Statisch
Dynamisch
RE 1500 Pa
250 Pa/750 Pa
Weerstandsvermogen
bij windbelasting EN 13116
Toelaatbare belasting
Verhoogde belasting
2,0 kN/m²
3,0 kN/m²
Stootvastheid EN 14019I5/E5
Klemverbindingtoelating Z-14.4-767
Constructiegerelateerd
glasgewicht
≤ 1452 kg
Uf – WaardeUf ≤ 0,76 W/(m²K) Glasdikte 44 mm, Sponningisolator
