STABALUX AK-S

L’idée de clarté

Canal de vissage

Efforts réduits

L’emploi de Stabalux AK est rapide et facile: le canal de vissage est directement vissé sur l’ossature : aucune soudure nécessaire. Aucun problème de corrosion. Aucun traitement particulier des points de jonction. Aucun risque. Stabalux AK est unique car il est vissé au centre de l’ossature et fait de Stabalux T ou tout autre profilé spécial un système de vitrage complet.

Facilement monté

Le montage du canal de vissage peut se faire à l’atelier ou sur le site de construction.

Une température durable

Le canal de vissage assure un effet thermique exceptionnel grâce à sa combinaison unique d’aluminium et de plastique renforcé en fibres de verre–sans isolation complémentaire.

Montage Stabalux AK-S

Détails de construction

Sections transversales du système
Systemschnitte Stabalux AK-S

Systemschnitte

System Stabalux AK-S

Download DWG | 1332 kb

Liaison sur verrière

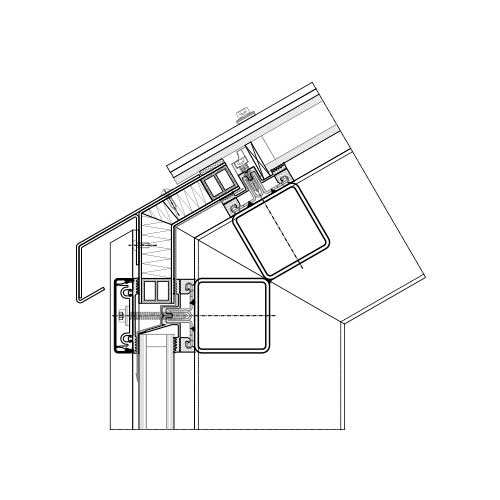

Dachanschluss Ausführung mit Stufenglas

Dachanschluss

Ausführung mit Stufenglas

Download DWG | 928 kb

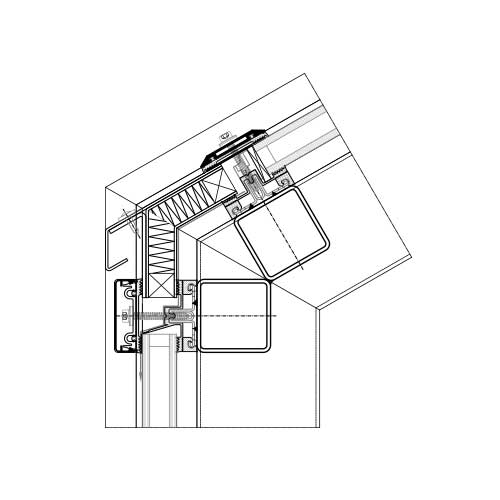

Dachanschluss mit durchgeführten Deckleisten

Dachanschluss

Ausführung mit durchgeführten Deckleisten

Download DWG | 914 kb

Dachanschluss mit Regenrinne

Dachanschluss

Ausführung mit Regenrinne

Download DWG | 1158 kb

Liaison au plafond

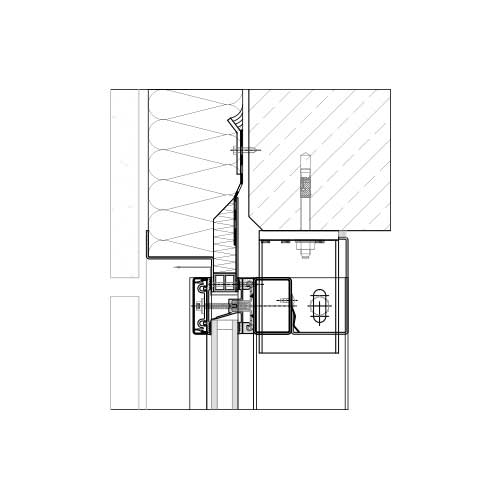

Deckenanschluss

Anschluss an Decken

System Stabalux AK-S

Download DWG | 901 kb

Plafond intermédiaire
Anschluss vor Geschossdecke

Anschluss vor Geschossdecke

Pfosten geschossweise getrennt

Download DWG | 918 kb

Liaison au mur

Firstanschluss

Firstanschluss an Wand

System Stabalux AK-S

Download DWG | 908 kb

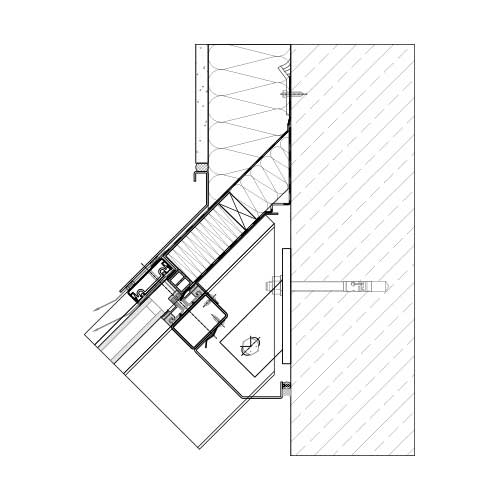

Horizontaler Wandanschluss an Wärmedämmverbundsystem

Horizontaler Wandanschluss an Wärmedämmverbundsystem

System Stabalux AK-S

Download DWG | 882 kb

Pied de façade

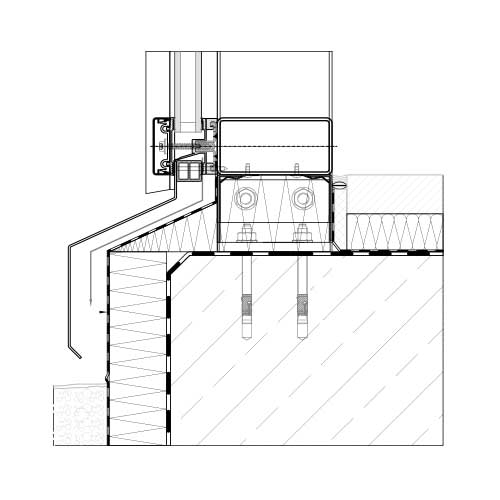

Fußpunkt Mittelpfosten vor Bodenplatte

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne durchlaufend)

Download DWG | 973 kb

Fußpunkt (Riegelfahne ausgeklinkt)

Fußpunkt Fassade

Befestigung Mittelpfosten auf Bodenplatte (Riegelfahne ausgeklinkt)

Download DWG | 911 kb

Fußpunkt (Riegelfahne durchlaufend)

Fußpunkt Fassade

Befestigung Mittelpfosten vor Bodenplatte

Download DWG | 902 kb

Fenêtres

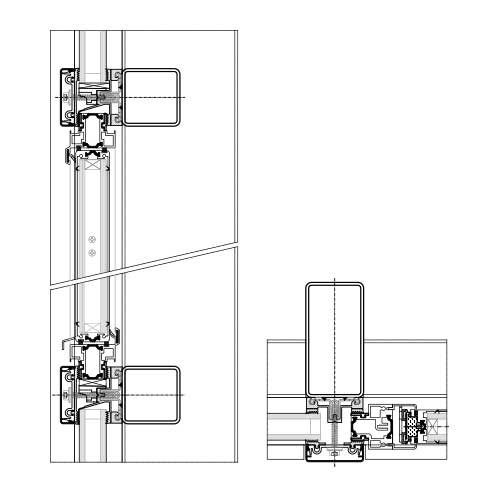

Einsatzfenster

Einsatzfenster HUECK

Serie 1.0 IF

Download DWG | 962 kb

Einsatzfenster

Einsatzfenster HUECK

Serie 1.0

Download DWG | 934 kb

Dachflächenfenster flächenbündig

Dachflächenfenster HUECK

Serie 85E

Download DWG | 903 kb

Einsatzfenster

Einsatzfenster Hahn

Serie Lamellenfenster S9 iVt-05

Download DWG | 1103 kb

Portes

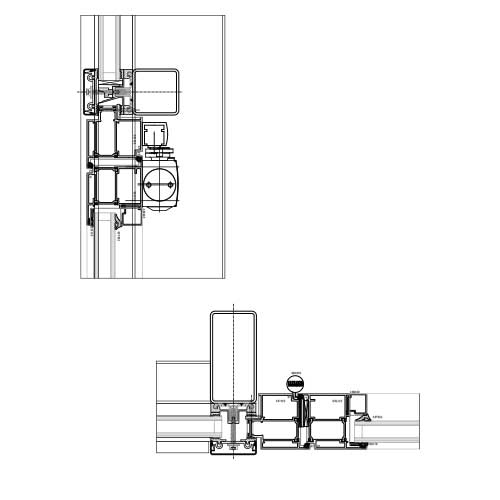

Einsatztür einwärts

Einsatztür auswärts HUECK

Serie 1.0

Download DWG | 924 kb

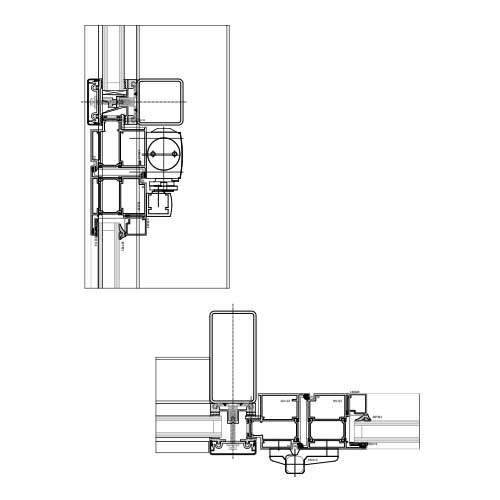

Einsatztür auswärts

Einsatztür einwärts HUECK

Serie 1.0

Download DWG | 927 kb

Caractéristiques

Largeurs du système60, 80 mm
Perméabilité à l’air
EN 12152
AE
Étanchéité aux pluies battantes
EN 12154/ENV 13050
statique
dynamique
RE 1500 Pa
250 Pa/750 Pa
Capacité de résistance
à la pression du vent EN 13116
Charge admissible
Charge élevée
2,0 kN/m²
3,0 kN/m²
Résistance aux chocs  EN 14019I5/E5
Liaison par serrageabZ Z-14.4-767
Poids de vitrage selon construction≤ 1452 kg
Valeur UfUf ≤ 0,76 W/(m²K) Épaisseur de vitrage 44 mm, profil isolant
