StockschraubeGewindestangeInnendichtung ZwischenleisteAussendichtungGewindemuffeZwischenleiste ZLHutmutterDichtscheibePressleisteOberleiste

STABALUX ZL-H

Glas

L’idée de clarté

Holzprofil

Stabalux ZL-H

Estetyczny

Charakterystyka systemów Stabalux H jest estetyczna kombinacja dwóch tworzyw, drewno i aluminium. Wewnątrz atmosferyczne ciepło drewna, zewnątrz odporność i lekkość aluminiumu.

Zalety techniczne jak doskonałe wartości energooszczędne, różne varianty uszczelek i liczne listwy osłaniające komponuje się z naturalnym materiałem czym jest drewno, optymalne dla architektów i inwestorów.

Główne charakterystyki:

  • szczególnie ekonomiczny
  • najwyższe parametry ciepłochronności
  • bardzo łatwy montaż

System Stabalux H jest także dostępny w szerokości 80mm.

Nowy system Stabalux H 80 gwarantuje tak jak system 50 i 60 najlepsze parametry dla oznakowania CE.

Dla najwyżsych wymagań ciepłochronnych jest system Stabalux H 80mm właściwym systemem ponieważ uzyskuje parametr Uf aż do 0,7 W/m²K.

Detale konstrukcyjne

Przekroje systemu

Przekroje systemu

System Stabalux ZL-H

Download DWG | 981 kb

Połaczenie dachu

Połaczenie dachu

Wykonanie z szybą ze stepem

Download DWG | 873 kb

Połaczenie dachu

Ausführung mit durchgeführten Deckleisten

Download DWG | 923 kb

Połaczenie dachu

Ausführung mit Regenrinne

Download DWG | 899 kb

Połaczenie sufitu

Polaczenie do sufitu

System Stabalux ZL-H

Download DWG | 812 kb

Sufit podwieszany

Mocowanie do płyty stropowej

Słup rozdzielony wg kondygnacji

Download DWG | 911 kb

Polaczenie ściany

Połączenie kalenicy ze ścianą

System Stabalux ZL-H

Download DWG | 814 kb

Poziome połączenie ściany z kompleksowym systemem izolacji cieplnej

System Stabalux ZL-H

Download DWG | 771 kb

Oparcie słupa

Fußpunkt Fassade

Mocowanie słupa środkowego na płycie fundamentowej

Download DWG | 863 kb

Fußpunkt Fassade

Mocowanie słupa środkowego na płycie fundamentowej

Download DWG | 873 kb

Fußpunkt Fassade

Mocowanie słupa środkowego przed płytą fundamentową

Download DWG | 886 kb

Okna

Einsatzfenster HUECK

Serie 1.0 IF

Download DWG | 971 kb

Einsatzfenster HUECK

Serie 1.0

Download DWG | 900 kb

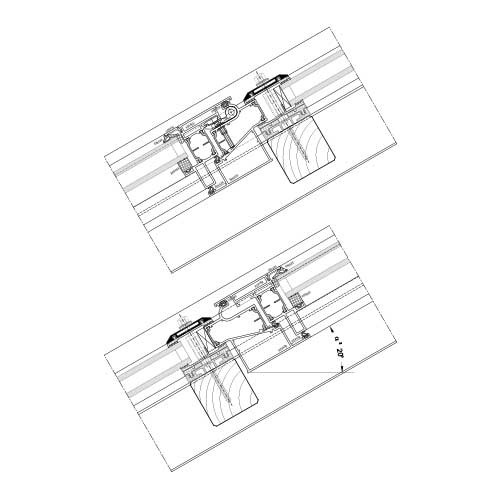

Dachflächenfenster HUECK

Serie 85E

Download DWG | 825 kb

Einsatzfenster Hahn

Serie Okno lamelowe S9 iVt-05

Download DWG | 889 kb

Drzwi

Drzwi zewnętrzne HUECK

Serie 1.0

Download DWG | 971 kb

Drzwi wewnętrzne HUECK

Serie 1.0

Download DWG | 931 kb

Parametry

FasadaFasada o odchyleniu od pionu do
20°; uszczelki wewnętrzne montowane
na zakładkę
Dach o nachyleniu od 2°
Szerokości profili50, 60, 80 mm50, 60, 80 mm50, 60, 80 mm
Przepuszczalność powietrza EN 12152AEAEAE
Wodoszczelność EN 12154/ENV 13050statyczna
dynamiczna
RE 1650 Pa
250 Pa/750 Pa
RE 1650 Pa
250 Pa/750 Pa
RE 1350 Pa 2)
Wytrzymałość na obciążenie wiatrem EN 13116Dopuszczalne obciążenie
Zwiększone obciążenie
2,0 kN/m2
3,0 kN/m2
2,0 kN/m2
3,0 kN/m2
2,0 kN/m2
3,0 kN/m2
Wytrzymałość na uderzenia EN 14019I5/E5I5/E5Masa 50 kg
Wysokość spadania 2,40 m

System nadaje się do zastosowania w budowie domów pasywnych

Budowa systemuFasadaGrubość szyby
np. ZL-H-60120-44-15Uf = 0,61 W/(m²K) 1)44 mm

1) bez wpływu wkrętów

2) przeprowadzono ponadnormatywne badania z wodą w ilości 3,4 ℓ / (m² min)
