STABALUX ZL-S

Zwischenleiste ZLStahl-Hohlprofil

The idea of clarity

Profil intermédiaire ZL

Meilleures valeurs

Non seulement performant–mais aussi bon marché : le profilé intermédiaire ZL est un système simple, pour un vitrage isolant aux meilleures valeurs techniques. Il est apprécié par les architectes comme par les transformateurs en tant qu’alternative bon marché pour les constructions.

Guidage parfait du joint

Stabalux ZL garantit un guidage parfait du joint sur différents supports de constructions. Le guidage du joint intérieur et le profilé intermédiaire forment une unité optique claire.

Meilleure protection thermique

Le profilé intermédiaire assure grâce à ses particularités de matière la meilleure protection thermique possible parmi toutes les constructions de montants et traverses disponibles sur le marché. La valeur Uf est 0,67 [W/(m²K)] pour 44 mm d’épaisseur du verre. Il assure une parfaire rupture du pont thermique.

Détails de construction

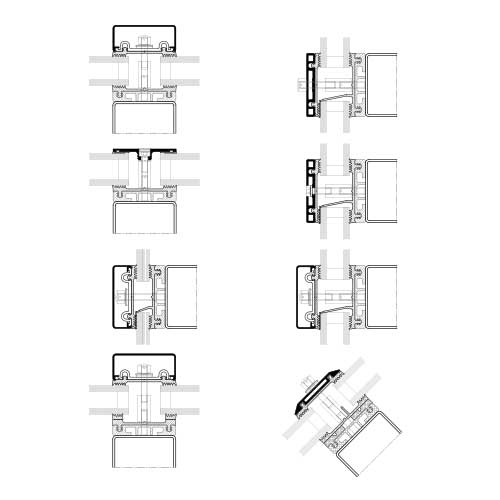

Sections transversales du système
Sections transversales du système

Sections transversales du système

Système Stabalux ZL-S

Download DWG | 1877 kb

Liaison sur verrière

Liaison sur verrière

Liaison sur verrière

Réalisation avec vitrage à verres décalés

Download DWG | 990 kb

Liaison sur verrière

Liaison sur verrière

Exécution avec serreurs modifiés

Download DWG | 969 kb

Liaison sur verrière

Liaison sur verrière

Exécution avec chéneau

Download DWG | 972 kb

Liaison au plafond
Raccordement au plafond

Raccordement au plafond

Système Stabalux ZL-S

Download DWG | 946 kb

Plafond intermédiaire
Anschluss vor Geschossdecke

Liaison au nez de la dalle de plafond

Montant interrompu au passage de la dalle

Download DWG | 1046 kb

Liaison au mur

Liaison au mur

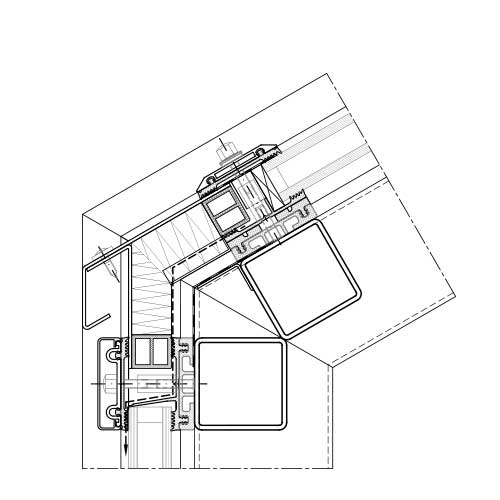

Liaison faîtière à un mur

Système Stabalux ZL-S

Download DWG | 995 kb

Liaison au mur

Liaison horizontale au mur à un système composite d’isolation thermique extérieure (ETICS)

Système Stabalux ZL-S

Download DWG | 1036 kb

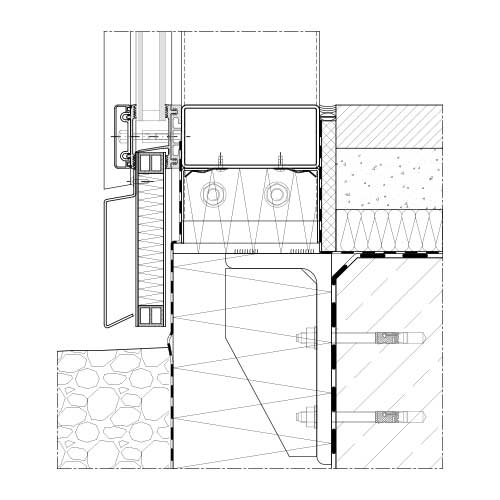

Pied de façade

Pied de façade

Pied de façade

Fixation d’un montant central devant la dalle basse

Download DWG | 1183 kb

Pied de façade

Pied de façade

Fixation d’un montant central sur dalle base

Download DWG | 1115 kb

Pied de façade

Pied de façade

Fixation d’un montant central sur dalle base

Download DWG | 1068 kb

Fenêtres

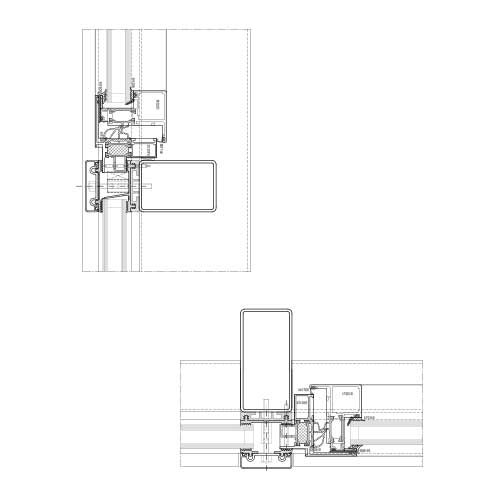

Fenêtre intégrée

Fenêtre intégrée HUECK

Série 1.0 IF

Download DWG | 1116 kb

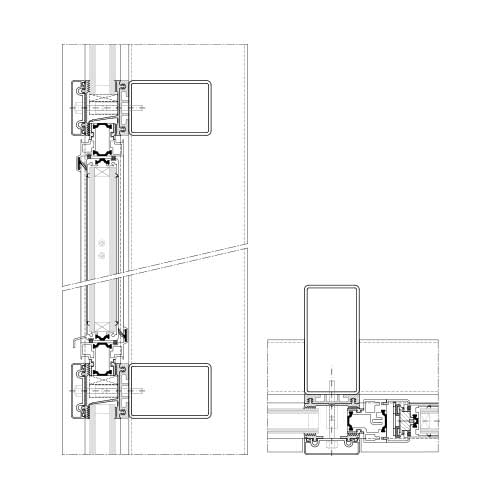

Fenêtre intégrée

Fenêtre intégrée HUECK

Série 1.0

Download DWG | 1038 kb

Fenêtre plate de toit

Fenêtre plate de toit HUECK

Série 85E

Download DWG | 900 kb

Fenêtre intégrée

Fenêtre intégrée Hahn

Série Fenêtre à lames S9 iVt-05

Download DWG | 1039 kb

Portes

Porte intégrée

Porte intégrée, poussant vers l’extérieur HUECK

Série 1.0

Download DWG | 989 kb

Porte intégrée

Porte intégrée, poussant vers l’intérieur HUECK

Série 1.0

Download DWG | 986 kb

Caractéristiques

FaçadeToit jusqu’à 2° de pente
Largeurs du système50, 60, 80 mm50, 60, 80 mm
Perméabilité à l’air EN 12152AEAE
Étanchéité aux pluies battantes
EN 12154/ENV 13050
Statique
Dynamique
RE 1650 Pa
250 Pa/750 Pa
RE 1350 Pa 2)
Résistance à la pression du ventcharge admissible
charge supérieure
2,0 kN/m²
3,0 kN/m²
2,0 kN/m²
3,0 kN/m²
Résistance aux chocs EN 14019I5/E5Poids 50 kg
Hauteur de chute 2,40 m

Adapté pour des constructions de type maison passive

Montage du systèmeFaçadeÉpaisseur vitrage
par ex. ZL-S-60120-44-15Uf = 0,67 W/(m²K) 1)44 mm

1) Sans influence des vis

2) en sortant du cadre de la norme, le test a été réalisé avec une quantité d’eau de 3,4l/m²min
